洗衣機離合器檢測靜音房設計案例-寧波奇精機械

　　一、 項目概述

　　寧波奇精機械股份有限公司是一家以機械產品研發和精密加工為主的制造型企業，產品涉及家用電器，汽車部件,工業工程部件。為美的、三洋、松下、豐田、福特、BOSCH、Makita、HILTI等知名企業提供優質的產品和服務。是各類冷擠冷鍛金屬件及精加工件的專業廠家, 主要產品有: 洗衣機離合器及軸套組件、汽車組件、電動工具組件以及文具類外貿產品。其中洗衣機離合器及軸套組件專為國內洗衣機廠家配套生產。現洗衣機離合器需做一個測試靜音房。

　　二、 執行目標

　　外部噪聲值≤70dB(A)時，安裝了漢克斯JY-200L-2S型靜音房后，流水線通道口部位除外，其內部距靜音房墻壁1米處噪聲值控制在35dB(A)±2 dB(A)(排除其他背景噪聲貢獻.)。

　　三、 技術說明

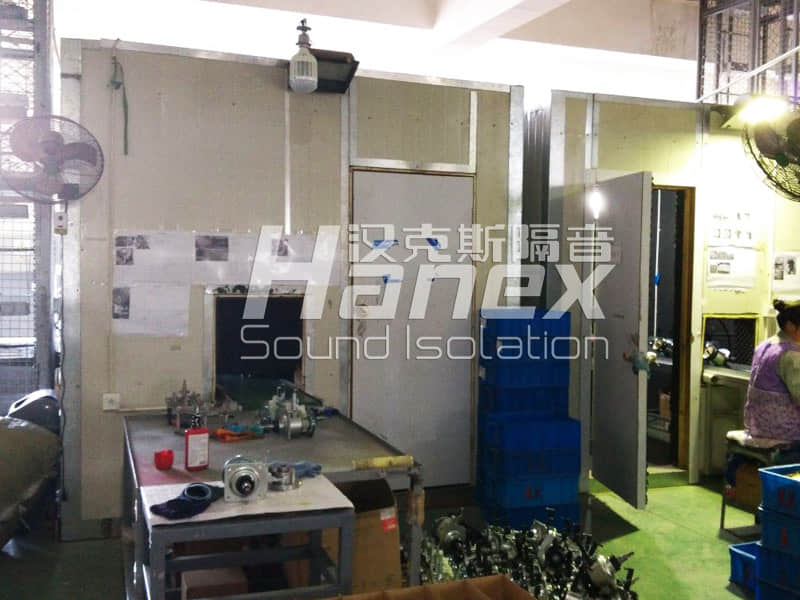

　　1) 漢克斯JY-200L-S2型靜音房(定制型)

　　? 1#、2#流水線檢測靜音房合并，為防止相互干擾中間設置隔墻。

　　? 靜音房板采用拼裝式結構，工廠預制現場拼裝，吸聲墻體采用鈑金框架方式，板塊與板塊之間采用螺絲緊固方式，拆卸與安裝方便。

　　? 頂面及側面屏體板采用壓制復合吸隔聲板，外表面噴塑處理。

　　? 統一靜音房流水線進、出料口的高度。

　　? 通風散熱與進風設置：進風、換氣由流水線通道口進，內部設置空調平衡室內溫度。

　　? 內飾所有鍍鋅板材料的鍍鋅含量>175g/㎡，鍍鋅穿孔板穿孔率>23%，孔徑φ3mm。

　　? 靜音房安裝時作好密封和減振措施，防止出現聲橋現象。底部采用2mm橡膠減震墊密封。

　　? 內部采用鋼化地板，單位面積承重：350kg/m2;

　　? 隔音材料全部表面采用噴塑處理，其顏色按客戶要求(待定)。

　　2)隔聲門

　　? 單門隔聲量在45dB(A)以上。

　　? 門單位面積40kg/㎡，框、扇材質:2mm厚冷板制板，門板厚度不小于60mm，內填充48K離心玻璃棉。

　　? 雙層專業雷文密封條。

　　? 易開關：惡劣條件下，輕松開啟。

　　? 面板、背板厚度2mm鍍鋅板，門框厚度2mm以上鍍鋅板。

　　? 隔聲門噴塑處理，油漆顏色與整體效果相協調。

　　3) 消聲器技術規格(通道消聲器)

　　? 阻性通道式消聲器;

　　? 不影響流水線運行情況下，每臺通道消聲器設置3道消聲軟簾;

　　? 消聲器的消聲量≥25dB(A);

　　? 通道內吸聲層的吸聲系數≥0.8;

　　? 鋼構件除銹后刷防銹底漆2道，噴金屬面漆2道，顏色中灰

　　? 消聲器各板聲學材料燃燒性能應達到GB 8624 B級以上要求。

　　四、 拉鉚機振動噪聲治理(建議)

　　為保證生產流水線檢測靜音房的效果，應對車間二樓拉鉚機振動噪聲做處理。

　　處理方法：

　　? 拉鉚機基腳部位按重配置安裝彈簧減振器;

　　? 拉鉚機設置崗位隔音房;

　　? 完善產品流水線檢測環境;

　　? 解決整個環境噪聲大點，改善員工工作的聲環境;

　　? 客戶參觀生產線時，給其以優、靜聲環境。

　　設計靜音房我們是專業的，我們專業隔音降噪20多年，請放心與我們合作，合作請致電13396593676
