阿里巴巴二期行政樓屋面排油煙風機系統振動改造工程

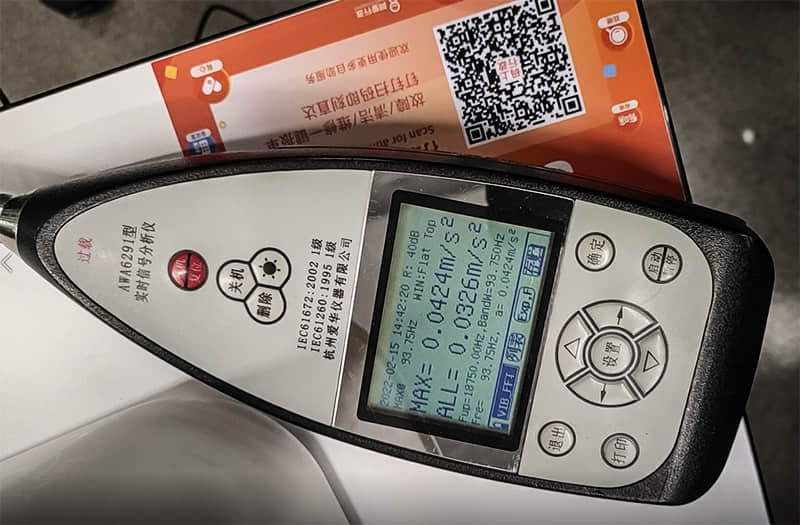

阿里巴巴西溪園區二期行政樓7樓屋面安裝有5臺排煙風機、凈化器及配套風管，設備運行時產生的噪聲類型分為管道脈動噪聲與振動傳聲，影響5層辦公區域環境，設備驅動頻率為100HZ以下低頻譜，經檢測5樓辦公區域FFT振動頻譜分析，振動加速度的峰值頻率為93.75HZ，振動加速度值為0.0424m/s2(正常值為0.0196~0.0261 m/s2區間)，雙腳站立在受影響區域有明顯振感，現場辦公人員反應有明顯不適，長期振動會對建筑結構安全有損傷。

振動源分析

屋面油煙風機及管道振動對5樓辦公區域影響，主要是屋面結構的剛度較低(跨度大、剛性連接聲橋較多、支撐梁沒有專門加強)，易被激勵起振動并導致二次結構共振噪聲。

油煙風管內高氣流沖刷使風管整體脈動，通過支撐鋼框架連接的墻面、地面、支撐柱子形成“聲橋”，由結構向下層建筑傳播低頻微振動，使樓板共振產生二次空氣聲影響。

油煙風機及風管安裝在樓層屋面未采取較妥善的隔振措施或隔振效率不夠，振動源與結構不能徹底斷開或軟連接處理，造成振動通過聲橋向樓下的辦公區域傳播。

隔振改造工藝

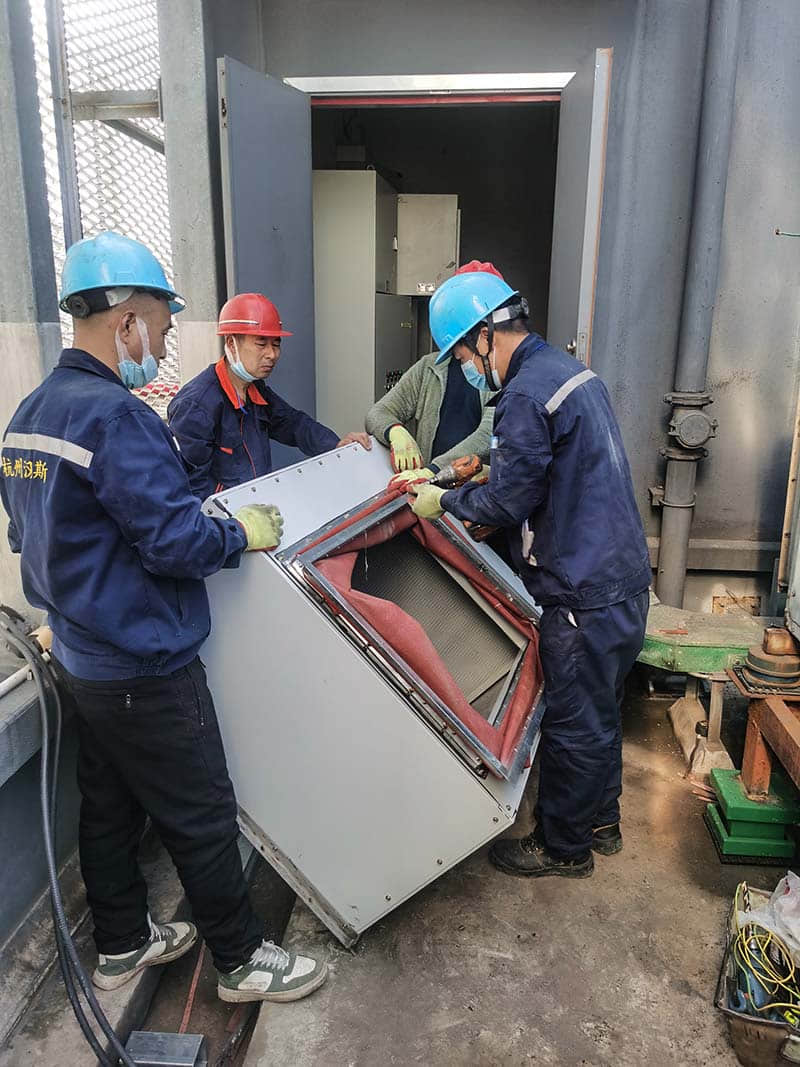

通過實地查勘，發現現場油煙風機隔振裝置存在隔振效率不足，仍會向建筑內傳播振動，故對油煙機、凈化器進行減振器更換，整體放置在大的鋼框架減振平臺上，減低由設備基礎連接傳遞的振動，做法有：

(1)對缺少減振器的設備剛性連接部位，增加減振支架及減振器，阻斷剛性傳播振動途徑；

(2)對失效的減振器和支撐支架進行更換，并使之達到最佳減振狀態，確保油煙機、凈化器設備和支架振動不向下層建筑內傳播，產生二次結構振動；

(3)設備之間的過道增加承臺惰性塊，避免整體框架共振，使減振系統處在最佳狀態。

風管支撐鋼結構切割點，現已經與鋼結構平臺連接，切割后，原鋼結構與后期施工的鋼結構連接，并安裝好減振器。

現場配好防火器，帶上防火毯，先將油盒蓋上防火防火毯，并將盒了取下遠離動火作業區，再安排人員安排施工等工作，直到當天任務完成。

改造成效

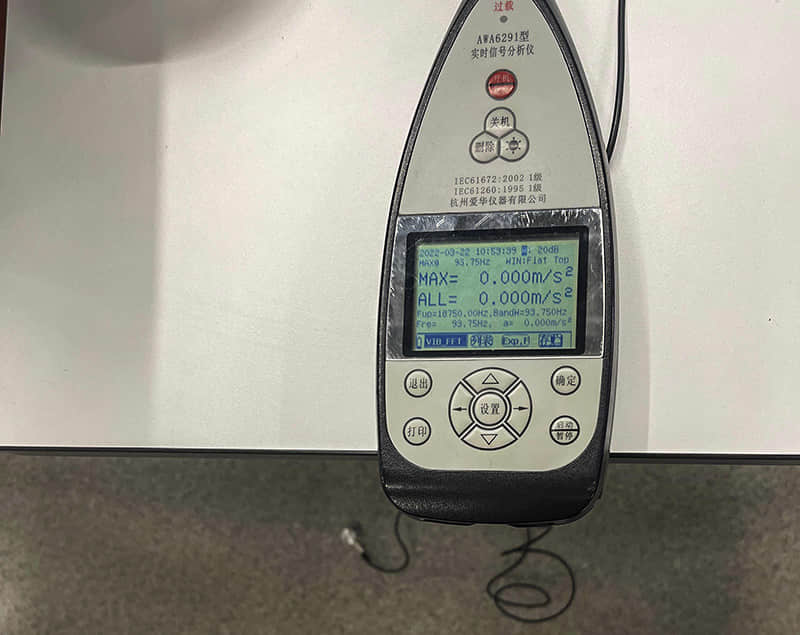

受影響區域為開放式大辦公室采用振動加速度值的降幅為治理依據，通過對屋面油煙機、凈化器，以及排油煙管道采取惰性塊、減振、消聲和軟連接措施，治理目標值降至：≤0.0261 m/s2，受影響區域振動低頻聲壓明顯降低。

通過多方實際驗收，振動影響徹底消除。
